STROP GĘSTOŻEBROWY

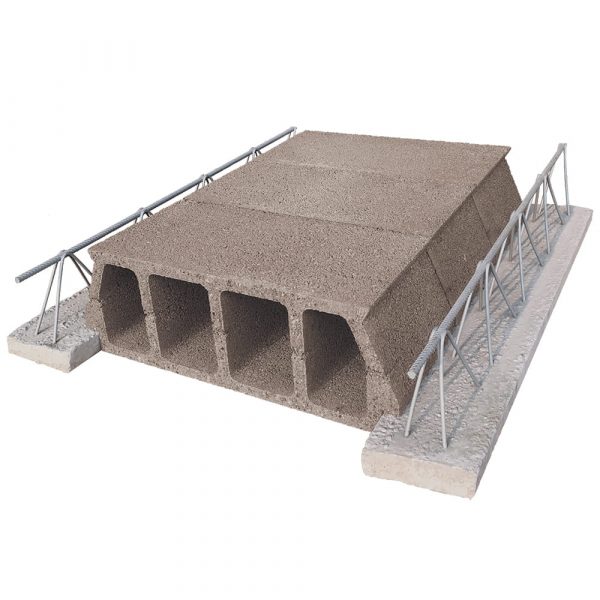

Strop LEIER to belkowo-pustakowy, monolityczno-prefabrykowany, gęstożebrowy system stropowy, który składa się z niesamonośnych, kratownicowych belek stropowych, pustaków z betonu lekkiego, oraz z monolitycznego betonu układanego na budowie.

Deklaracja zgodności: Pobierz
Instrukcja montażu: Pobierz
Symbole CAD: Pobierz

Pustaki stropowe wykonywane są z betonów lekkich. Masa pojedynczego pustaka wynosi około 13 kg. Pustaki powinny przenieść minimalne charakterystyczne obciążenie niszczące pod obciążeniem skupionym wynoszące 2,0 kN.

Belki kratownicowe służące do wykonywania stropów LEIER są belkami niesamonośnymi, tj. uzyskują nośność dopiero jako zespolony system stropowy z uwzględnieniem pustaków i betonu układanego na budowie. Belki składają z betonowej stopki o przekroju 40×140 mm, wykonanej z betonu klasy nie niższej niż C25/30, oraz kratownicy przestrzennej z zatopionym w niej pasem dolnym oraz końcówkami krzyżulców.

	STROP GĘSTOŻEBROWY
Rozpiętość modularna	1,80-7,20 m	7,50-7,80 m	8,10-8,40 m
Osiowy rozstaw belek			65 cm
Wysokość konstrukcyjna stropu	24 cm	26 cm	28 cm
Grubość warstwy nadbetonu	4,5 cm	6,5 cm	8,5 cm
Ciężar konstrukcyjny stropu	3,12 kN/m²	3,62 kN/m²	4,12 kN/m2

	ZUŻYCIE MATERIAŁÓW NA 1m² stropu
Rozpiętość modularna	1,80-7,20 m	7,50-7,80 m	8,10-8,40 m	8,70-9,30 m
Wysokość konstrukcyjna stropu	24 cm	26 cm	28 cm	30 cm
Obciążenie stałe ponad ciężar własny			2,5 kN/m²
Obciążenie zmienne użytkowe			1,5 kN/m²
Niesamonośne belki kratownicowe			1,54 kN/m²
Pustaki stropowe			6,41 szt./m²
Beton monolityczny* klasy min. C20/25	0,08 m³/m²	0,10 m³/m²	0,12 m³/m²	0,14 m³/m²
